O dimensionamento de redes de combate a incêndio em instalações de alto risco exige equipamentos capazes de projetar grandes volumes de água ou solução de espuma a distâncias elevadas.

Em plantas industriais, pátios de armazenamento e refinarias, a atuação de hidrantes manuais de linha de mangueiras é muitas vezes limitada devido à alta taxa de liberação de calor e ao risco de exposição direta dos brigadistas. Nesse ambiente, a aplicação de diferentes tipos de canhão monitor consolida-se como o recurso primário para conter e extinguir focos de grandes proporções com precisão e segurança

O que é um canhão monitor e qual é sua função hidráulica?

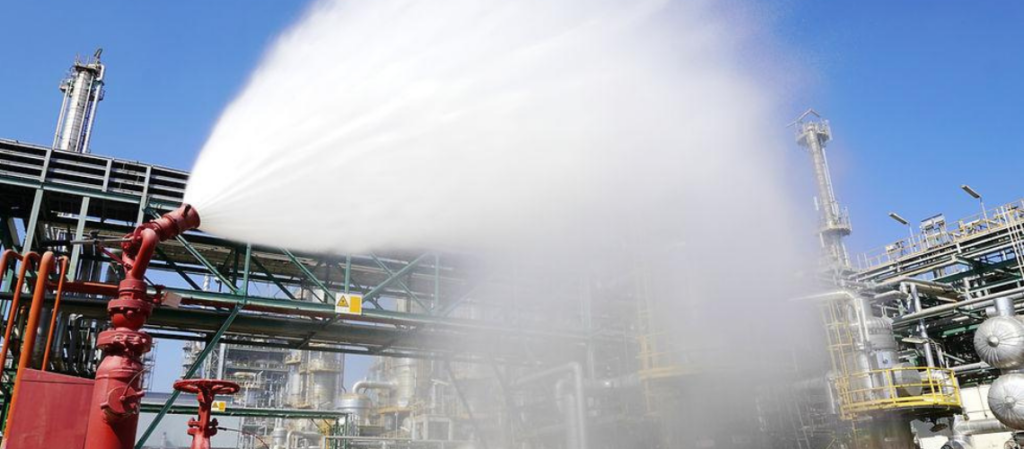

O canhão monitor é um equipamento de descarga projetado para direcionar fluxos contínuos de alto volume sob elevada pressão hidráulica. Sua estrutura interna minimiza a perda de carga por atrito, permitindo lançar jatos plenos ou em neblina a dezenas de metros do foco do incêndio.

Integrado a esguichos reguláveis, auto-edutores ou tubos laminadores, o equipamento realiza o resfriamento de estruturas metálicas e a aplicação de espuma em tanques de combustível e áreas com líquidos inflamáveis. Sua utilização protege os operadores e garante maior estabilidade na aplicação do agente extintor em comparação ao manuseio direto de mangueiras operadas manualmente.

Principais tipos de canhão monitor e formas de operação

A divisão funcional desses equipamentos ocorre a partir da mobilidade da base e do mecanismo de articulação mecânica para direcionamento do jato.

Modelos fixos e portáteis

• Canhão monitor fixo: acoplado permanentemente a uma tubulação de alimentação, flange ou estrutura de sustentação. Opera conectado à rede hidráulica de combate a incêndios e é indicado para resfriamento de tanques, pátios de manobra e áreas industriais de alto risco.
• Canhão monitor portátil: possui base autoestável com múltiplas entradas de alimentação para linhas de mangueiras. Permite transporte e montagem rápida em frentes móveis de combate, sendo útil em emergências onde a infraestrutura fixa não alcança o ponto crítico.

Mecanismos de acionamento mecânico

• Operação por alavanca: utiliza uma manopla rígida presa ao corpo do equipamento para ajuste do ângulo horizontal e vertical. Proporciona mudanças rápidas de direcionamento com posicionamento manual direto.
• Operação por volante e rosca sem fim: utiliza engrenagens acionadas por volantes laterais. Oferece controle preciso dos movimentos, evitando contragolpes hidráulicos e mantendo o canhão travado na posição ajustada sob altas pressões sem necessidade de força física contínua do operador.

Característica	Canhão Monitor Fixo	Canhão Monitor Portátil
Fixação	Flange fixa na rede hidráulica	Base móvel para linhas de mangueira
Mobilidade	Posição permanente dedicada	Alocação rápida conforme demanda
Vazão típica de operação	Até 1250 GPM (4731 LPM)	Até 800 GPM (3030 LPM)
Aplicação principal	Parques de tanques e refinarias	Brigadas móveis e frentes mutáveis

Aplicações indicadas e critérios para escolha do equipamento

A seleção do modelo depende das variáveis operacionais e da geometria do ambiente protegido. Plantas petroquímicas, refinarias, plataformas de carregamento e terminais de combustíveis demandam a instalação do canhão monitor fixo de volante. O mecanismo de rosca sem fim desse equipamento garante estabilidade para operações prolongadas de resfriamento contínuo sem fadiga do operador.

Instalações sobre viaturas de bombeiros, caminhões-pipa ou plataformas de carregamento onde o reposicionamento rápido do jato é prioritário exigem a aplicação do canhão monitor fixo de alavanca. Em locais sem cobertura por tubulações dedicadas ou em cenários onde o ponto de combate varia conforme o vento ou a carga de incêndio, o canhão monitor portátil de 2 entradas oferece a flexibilidade necessária para armação de linhas de ataque temporárias.

Importância do dimensionamento de vazão, alcance e pressão

O sucesso da supressão do fogo está ligado ao correto dimensionamento hidráulico do sistema. A pressão de operação no flange do canhão deve garantir o alcance horizontal e vertical exigido pela distância de segurança da brigada.

Uma queda de pressão indevida reduz o alcance do jato e degrada a formação da névoa de espuma nos esguichos auto-edutores. Da mesma forma, calcular a vazão total em galões por minuto (GPM) ou litros por minuto (LPM) em conformidade com o volume do risco assegura que a taxa de aplicação do agente extintor supere a taxa de geração de calor da queima.

Para definir a especificação técnica adequada e dimensionar o equipamento correto para o seu projeto de segurança, consulte a nossa equipe e solicite uma cotação.
