A integridade estrutural de plantas industriais de grande porte depende de sistemas hidráulicos capazes de projetar altas vazões com estabilidade e cobertura contínua. Em plantas de processamento químico, refinarias e áreas de armazenamento a granel, a evolução de um foco de incêndio ocorre com rápida liberação de calor radiante, inviabilizando a aproximação de brigadistas. A especificação do canhão monitor auto oscilatório atende a essa exigência de segurança ao garantir a varredura mecânica automática sobre áreas críticas, mantendo o resfriamento de estruturas e a aplicação de agentes extintores sem depender de operadores expostos à zona de risco.

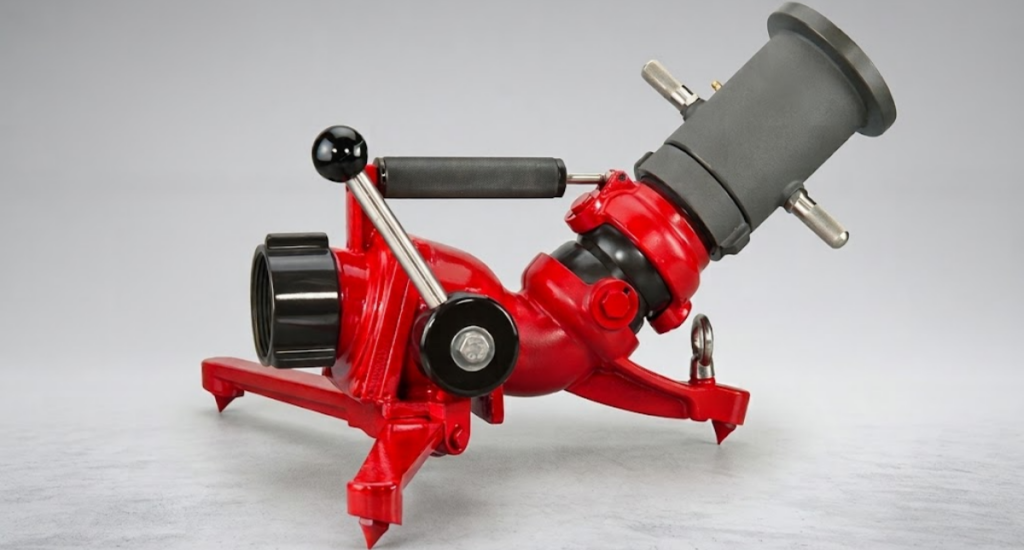

Mecânica operacional e funcionamento do canhão monitor auto oscilatório

Diferente dos equipamentos manuais fixos, que exigem manipulação física contínua por meio de alavancas ou volantes, o modelo auto oscilatório incorpora uma turbina de acionamento hídrico interna. O próprio fluxo pressurizado da água ou da pré-mistura de líquido gerador de espuma (LGE) movimenta um conjunto de engrenagens de redução e bielas mecânicas, transformando a energia cinética do fluido em movimento angular de varredura.

Os parâmetros de movimentação são calibrados diretamente no conjunto mecânico do equipamento:

• Varredura horizontal programável: O curso angular pode ser regulado em batentes mecânicos para cobrir arcos definidos de projeto, comumente ajustáveis entre 30°, 60°, 90° e 120°.
• Ajuste de elevação vertical: O ângulo de lançamento vertical é posicionado previamente para cobrir a cota superior das estruturas protegidas, garantindo a parábola correta do jato pleno ou neblina.
• Mecanismo de desengate manual: Uma chave seletora permite desacoplar a turbina hidráulica a qualquer momento, convertendo o equipamento em um monitor manual para combate direcionado a um ponto estático.

A independência de fontes externas de energia elétrica ou pneumática assegura que o sistema entre em operação contínua imediatamente após a pressurização da rede, mantendo a varredura ininterrupta mesmo durante o colapso do suprimento de energia da planta.



Aplicações industriais em instalações de alto risco

Imagine uma área de tancagem contendo derivados claros de petróleo durante o transbordamento acidental de um tanque. A ignição do líquido cria uma frente de chama com alta intensidade de radiação térmica sobre os costados dos tanques vizinhos. A permanência de operadores próximos à bacia de contenção torna-se inviável em poucos minutos.

A distribuição de canhões auto oscilatórios em posições estratégicas permite criar cortinas hídricas automáticas para controle de sinistros nas seguintes áreas:

• Parques de tancagem e bacias de contenção: Resfriamento contínuo das chapas metálicas de reservatórios adjacentes para impedir a deformação estrutural e a ocorrência do efeito dominó.
• Plataformas de carregamento rodoferroviário: Aplicação em leque sobre ilhas de abastecimento de combustíveis inflamáveis, agilizando o abatimento de vapores em caso de vazamento na transferência.
• Píeres e terminais marítimos: Proteção perimetral da linha de atracação de navios gaseiros e petroleiros contra variações térmicas severas.
• Galpões de armazenamento de produtos químicos e hangares: Distribuição de espuma sobre grandes superfícies planas para isolamento imediato da poça de combustível em relação ao comburente.



Critérios de engenharia para o dimensionamento em projeto

A definição do equipamento adequado exige a compatibilização dos parâmetros hidráulicos com as curvas da estação de bombas de incêndio da unidade:

• Vazão nominal e pressão de trabalho: A especificação deve prever a vazão requerida (frequentemente dimensionada entre 500 GPM e 2000 GPM) operando em pressões residuais entre 7,0 kgf/cm² e 10,5 kgf/cm² no flange de entrada, compensando a perda de carga provocada pela turbina interna.
• Alcance útil e influência do vento: A distância linear do jato precisa cobrir toda a zona de interesse calculando a interferência de correntes de ar na trajetória da água ou espuma.
• Metalurgia e compatibilidade de fluidos: Para instalações costeiras ou que operem com água salobra e soluções de LGE, a especificação deve contemplar corpos construídos em bronze fosforoso, latão naval ou ligas de aço inoxidável resistentes à corrosão por pites.
• Padrão de conexão: Verificação da furação dos flanges de entrada conforme normas ANSI B16.5 ou DIN, alinhados com o diâmetro da prumada da rede principal.

A coerência técnica entre a vazão calculada, o alcance da trajetória balística e os materiais construtivos assegura a resposta do sistema durante emergências reais. Os dados dimensionais, curvas de desempenho hidráulico e opções de bocais dos equipamentos podem ser analisados diretamente na página de canhões monitores da Hidroparts para a obtenção da ficha técnica e solicitação de cotação para o projeto.
